APPLICATIONOVERVIEW

应用概述

危化安全生产信息化解决方案

面向化工行业,四相科技基于物联网、云计算、人工智能、GIS等新一代信息技术打造信息化管理平台,助力危化企业建立“可知、可视、可溯、可控”的全方位安全管控体系,有效提升安全生产水平。


以UBeacon+iBeacon融合定位技术为核心的人员定位系统,可为企业提供集轨迹回放、电子围栏、越界报警、 超员报警、智能巡检联动等多种功能。


实际应用中根据现场环境灵活部署,重点区域的高精度定位采用全低功耗的超宽带UWB Beacon定位技术实现,非重点区域的一般 精度定位则选择iBeacon技术。

方案咨询 >

SYSTEM ARCHITECTURE

系统架构

APPLICATIONFUNCTION

应用功能

人员/车辆定位管理系统

采用UBeacon+iBeacon融合定位技术,

可精确显示生产区域内在线人员/车辆实时

分布,跟踪人员/车辆动态轨迹便于掌握应

急状态时涉险人员状况,提高应急救援效率。

风险辨识分区管理系统

根据企业识别的风险及其等级在厂区三维实景

地图上以红、橙、黄、蓝 “四色图”进行标绘,

为企业管控全厂风险情况提供直观具体的抓手。

安环在线监测预警系统

主要用于监测化工企业DCS/PLC/SIS

数据、GDS数据、环境监测数据、 消防

报警、监控视频等信息,便于进行相应

预警和趋势分析管理。

安全生产全流程管理系统

主要包括安全生产目标责任管理、安全制

度管理、教育培训、现场管理、安全风险

管控及隐患排查治理、应急管理、事

故管理等系统,有效提高企业的管理效能。

hardwaresupport kit

配套硬件

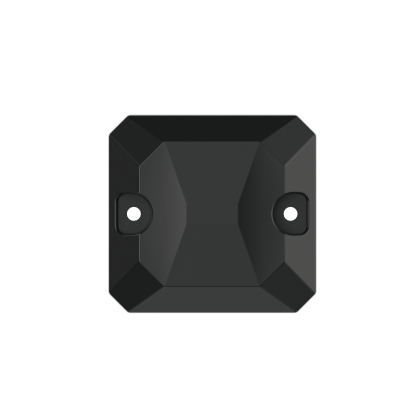

高精度UWB定位信标

产品描述

采用UBeacon定位技术,采用墙面安装及抱杆安装,支持户外恶劣环境部署。

产品参数

防爆等级:Ex ib IIB T4 Gb(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135 Db(100%自研+合规认证)

环境温度:-40℃~+75℃

外壳防护等级:IP68

电池供电:不小于5年

蓝牙Beacon定位信标

产品描述

采用iBeacon定位技术,支持户外恶劣环境部署,抗碾压性能优越,可贴地部署。

产品参数

防爆等级:Ex ia IIC T4 Ga(100%自研+合规认证)

粉尘防爆: Ex iaD A21 T135 Da(100%自研+合规认证)

工作环境温度:-40℃~+75℃

外壳防护等级:IP68

电池供电:不小于7年

三防增强型通信基站 (光纤版)

产品描述

射频电子标签识别设备,可在较大的范围内同时识别快速移动的多张标签,识别准确率高,具有优先接收标签卡紧急求救信息、标签卡电池电量监测功能。

产品参数

气体防爆: Ex(ib)IIB T4 Gb(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135 Db(100%自研+合规认证)

环境温度:-20℃~+60℃

供电电压: 12VDC 本质安全型

传输接口: 单模光纤,支持接口级联

覆盖半径: ≥1km

防护等级: IP68

定位工牌标识卡

产品描述

内置气压计测高,集成一键报警、NFC一卡通功能等功能,采用低功耗设计,带低电量提醒功能。

产品参数

防爆等级:Ex(ib)IIC T4(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135℃ (100%自研+合规认证)

环境温度: -20℃~+60℃

续航时间:≥14天

最大定位距离:100m

防护等级:IP68

高精度UWB定位信标

产品描述

采用UBeacon定位技术,采用墙面安装及抱杆安装,支持户外恶劣环境部署。

产品参数

防爆等级:Ex ib IIB T4 Gb(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135 Db(100%自研+合规认证)

环境温度:-40℃~+75℃

外壳防护等级:IP68

电池供电:不小于5年

蓝牙Beacon定位信标

产品描述

采用iBeacon定位技术,支持户外恶劣环境部署,抗碾压性能优越,可贴地部署。

产品参数

防爆等级:Ex ia IIC T4 Ga(100%自研+合规认证)

粉尘防爆: Ex iaD A21 T135 Da(100%自研+合规认证)

工作环境温度:-40℃~+75℃

外壳防护等级:IP68

电池供电:不小于7年

三防增强型通信基站 (光纤版)

产品描述

射频电子标签识别设备,可在较大的范围内同时识别快速移动的多张标签,识别准确率高,具有优先接收标签卡紧急求救信息、标签卡电池电量监测功能。

产品参数

气体防爆: Ex(ib)IIB T4 Gb(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135 Db(100%自研+合规认证)

环境温度:-20℃~+60℃

供电电压: 12VDC 本质安全型

传输接口: 单模光纤,支持接口级联

覆盖半径: ≥1km

防护等级: IP68

定位工牌标识卡

产品描述

内置气压计测高,集成一键报警、NFC一卡通功能等功能,采用低功耗设计,带低电量提醒功能。

产品参数

防爆等级:Ex(ib)IIC T4(100%自研+合规认证)

粉尘防爆: Ex ibD A21 T135℃ (100%自研+合规认证)

环境温度: -20℃~+60℃

续航时间:≥14天

最大定位距离:100m

防护等级:IP68

化工安全防爆认证证书展示

Valueadvantage

技术优势

高精度

UBeacon信标采用UWB定位技术

可实现亚米级高精度定位

长续航

UBeacon 信标续航超过5年

iBeacon 信标续航超过7年

低成本

因地制宜,根据需求灵活部署定位技术,搭配双系统兼容标签,跨区组合有效降低项目施工总成本

免布线

信标设备采用内部电池供电,外部无线信号传输 部署过程无需任何布线,部署快,运维便捷

CASEApplications

行业案例

中海油某平台人员定位

实施时间:

详细说明

四相科技根据该海上平台不同区域的风险等级,结合区域的设备、危险程度、业务工作和生产要素等,研究海上不同风险区域对定位精度的要求,依据具体的要求制定合理的定位方案,针对区域特点,充分发挥定位的功能,实现人员安全健康管理。

宁波某化工新材料公司人员定位项目

实施时间:

详细说明

四相科技根据该化工厂对于人员定位系统的实际功能需求,在厂区内部署安装UWB定位系统(包括定位软件系统、定位硬件设备),通过打造实时位置显示、人员轨迹回放及访客系统对接等功能,辅助该厂实现对人员的高效智能化安全管理。


中石化旗下某化纤公司人员定位项目

实施时间:

详细说明

该公司主要从事聚酯和涤纶纤维的生产及销售,下属3个生产单位及社区管理中心。根据现场环境状况,四相科技基于UWB定位技术,通过在生产区域安装防爆定位基站和为作业人员配备防爆定位标签,为该公司打造化工厂人员定位系统,协助其实现人员在岗在位管理。

银光DNT产线定位项目

实施时间:

详细说明

人员定位系统与现有视频监控实现联动,在不增加额外硬件投入的情况下,协助企业实现厂区内人员跟踪、视频联动、考勤统计、历史轨迹追踪等功能。
