APPLICATIONOVERVIEW

应用概述

智慧电力应用概述

面向电力行业，四相科技基于多模融合定位技术打造智慧电力高精度低成本UWB&蓝牙融合定位系统解决方案。根据现场环境灵活部署，重点区域的高精度定位采用全低功耗的超宽带UBeacon定位技术实现，非重点区域的一般精度定位则选择iBeacon技术。将定位系统接入生产管理系统、安全培训系统、视频监控系统、人脸识别门禁系统等，打造三维可视化安全管控平台，通过跨系统的数据通信和联动响应，可一站式解决电厂多项管理难题，全方位保障作业人员人身安全及设备运行安全，有效提升产能效率，为电厂安全生产构筑“铜墙铁壁”。

方案咨询 >

SYSTEM ARCHITECTURE

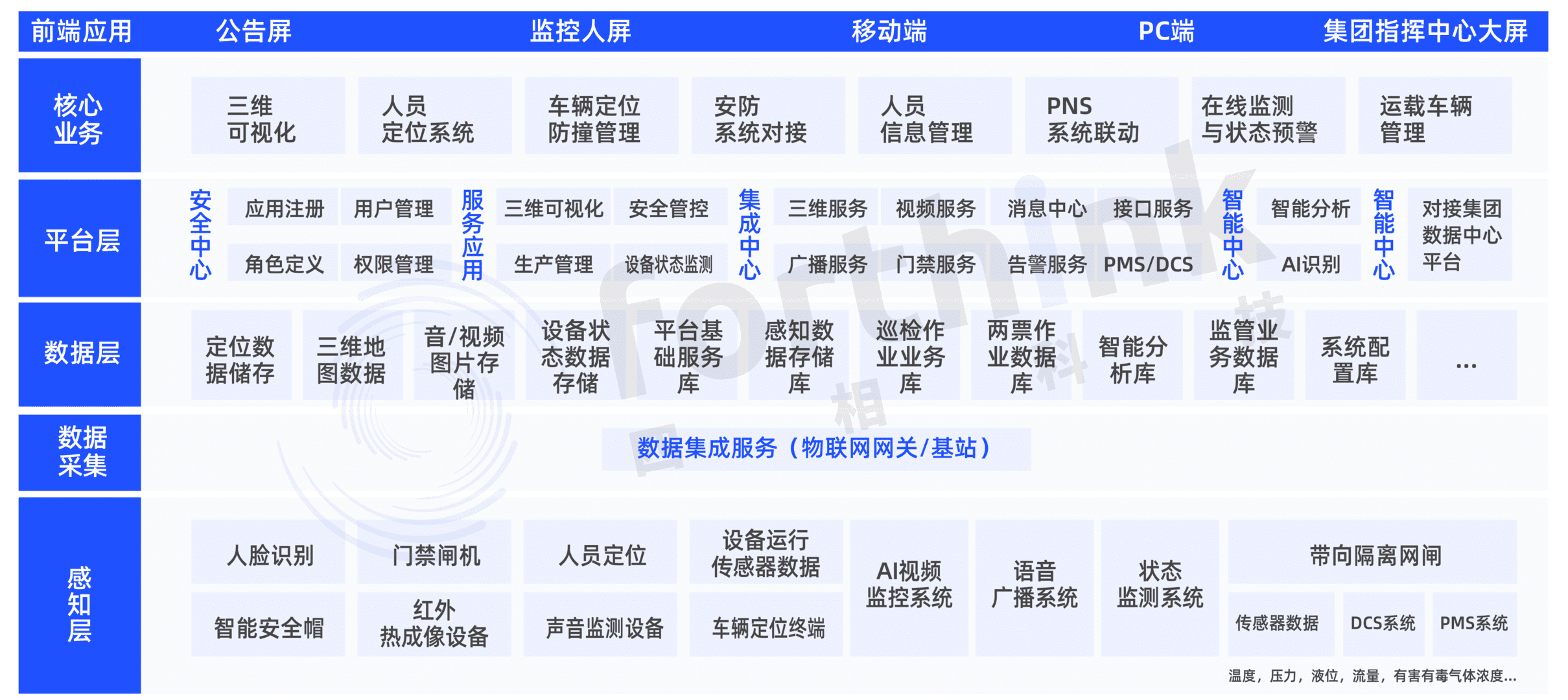

系统架构

APPLICATIONFUNCTION

应用功能

三维可视化管理

提供直观、透明、精细的数据展现

智能巡检管理、违章管理及隐患排查管理

分级管控风险，保障生产安全

电厂设备安全运行态势感知及智能分析管理

系统自主完成故障分析与研判、设备隐患自主报警

系统推送完备处理方案，降低电厂停机风险

AI视频监控管理

处作业违章行为自动识别、设备故障状态抓拍上报、

遇险紧急救援、人员\作业跟踪记录、检修\事故追溯调查等

人员定位管理

实现动态管控、区域统计、轨迹查询

电子围栏、到岗到位等管理

HardwareMatching

硬件配套

高精度UWB信标基站

产品参数

气体防爆：Ex ib IIC T4 Gb（100%自研+合规认证）
粉尘防爆：Ex ib IIIC T130 Db（100%自研+合规认证）
外壳防护等级：IP68
电池供电：不小于5年
部署方式：无需布线
安装方式：墙面安装、抱杆安装
支持户外恶劣环境部署；支持APP快速部署和运维

防爆型蓝牙Beacon信标基站

产品参数

防爆等级：Ex ia IIC T4 Ga（100%自研+合规认证）
粉尘防爆：Ex iaD 20 IP68 T130℃（100%自研+合规认证）
工作环境温度：-40℃~85℃
外壳防护等级：IP68
电池供电：不小于7年
蓝牙协议：BLE 4.0及以上
支持APP快速部署和运维

非防爆蓝牙Beacon信标基站

产品参数

工作环境温度：-20℃~60℃
外壳防护等级：IP65（非防爆）
电池供电：≥5年
可换电池：支持（5号电池X2）
蓝牙协议：BLE 5.0及以上
部署方式：室内墙面、顶面安装
支持APP快速部署和运维

UWB室内定位基站

产品参数

供电接口：POE
数据传输：10M/100M LAN自适应/WIFI_802.11b/g/n@2.4G
额定供电电压/供电电流：48V标准POE/55mA@48V
工作温度：-20℃~75℃
产品尺寸：86.6×86.6×35.6 mm

UWB室外三防定位基站

产品参数

供电接口：POE
数据传输：10M/100M LAN自适应/WIFI_802.11b/g/n@2.4G
额定供电电压/供电电流：48V标准POE/55mA@48V
工作温度：-20℃~75℃
产品尺寸：210×200×55 mm

UWB本安型定位基站

产品参数

防爆等级：Exib IIC T4 Gb（100%自研+合规认证）
防护等级：IP67
天线形式：外置天线，N型外螺内孔接口
额定供电电压/电流：10-24V/450mA@DC12V
无线通信数据接口：WIFI_802.11b/g/n@2.4G
定位无线制式：802.15.4_2011UWB

三防增强型通信基站 (光纤版)

产品参数

气体防爆: Ex ib IIC T4 Gb（100%自研+合规认证）
粉尘防爆: Ex ib IIIC T130 Db（100%自研+合规认证）
供电电压: 12Vdc，本质安全型
传输接口: 单模光纤，支持接口级联
覆盖半径: ≥1km
防护等级: IP68

三防增强型通信基站（4G版）

产品参数

气体防爆: Ex ib IIC T4 Gb（100%自研+合规认证）
粉尘防爆: Ex ib IIIC T130 Db（100%自研+合规认证）
供电电压: 12Vdc，本质安全型
有线通信: 电、光口二选一，支持级联
无线通信：4G全网通
覆盖半径： ≥1km
防护等级: IP68

浇封兼本安型直流稳压电源

产品参数

防爆等级：Ex ib mb IIB T4 Gb（100%自研+合规认证）
工作环境温度：-20℃~+55℃
外壳防护等级：IP68

工牌智能发卡充电一体机

产品概述

支持自动发卡、自动还卡、集中充电、OTA、身份证识别、RFID读卡器

产品参数

仓位容量：80（数量可选）
网络接口：RJ45
交互方式：屏幕触控
屏幕尺寸：14英寸
产品尺寸：1000*620*140mm

工牌集中充电柜

产品概述

标签卡集中充电设备体机产品，方便人员日常标签充电维护及存放管理

产品参数

取还卡方式：手动
集中充电：支持
仓位容量：80（数量可选）
产品尺寸：700*620*140mm

墨水屏定位工牌标识卡

产品参数

定位方式：UWB+蓝牙+卫星定位
防爆等级：Ex ib IIC T6 Gb（100%自研+合规认证）
粉尘防爆: Ex ib IIIC T80 Db（100%自研+合规认证）
防护等级：IP68
交互方式：物理按键
报警提醒：声音+震动
SOS报警；内置气压计辅助测高；内置三轴加速度传感器；内置RFID，支持一卡通功能

定位工牌标识卡

产品参数

定位方式：UWB+蓝牙融合定位
防爆等级：Ex ib IIC T4 Gb（100%自研+合规认证）
粉尘防爆: Ex ibD A21 T135℃ Db（100%自研+合规认证）
传输接口：Sub1G
防护等级：IP68
SOS报警；内置气压计测高；内置NFC，支持一卡通功能
佩戴方式：挂绳或胸夹佩戴

智能健康定位手表

产品参数

定位方式：UWB+蓝牙+卫星定位
防爆等级：Ex ib IIC T4 Gb（100%自研+合规认证）
粉尘防爆：Ex ib IIIC T135 Db（100%自研+合规认证）
防护等级：IP68
屏幕显示： LCD彩色高清屏幕
报警提醒：声音+震动
心率监测、血氧监测、体温监测
内置气压计辅助测高；内置三轴加速度传感器；内置RFID，支持一卡通功能

外部供电车载定位标识卡

产品参数

定位方式：UWB+蓝牙+卫星定位
防爆等级：Ex ib IIC T6 Gb（100%自研+合规认证）
粉尘防爆: Ex ib IIIC T80 Db（100%自研+合规认证）
供电接口：四芯航插（1正，2负）
485通信接口：与供电共用四芯航插（3为B-，4为A+）
低电量提醒：有
安装方式：螺栓固定、磁吸固定
供电接口：USB-A型

电池供电车载定位标识卡

产品参数

定位方式：UWB+蓝牙+卫星定位
防爆等级：Ex ib IIC T6 Gb（100%自研+合规认证）
粉尘防爆: Ex ib IIIC T80 Db（100%自研+合规认证）
充/供电接口：USB(A型)
供电电压/电流：5V/450mA
报警提醒：LED指示灯
低电量提醒：有
安装方式：螺栓固定、磁吸固定
