APPLICATIONOVERVIEW

应用概述

露天矿山智能人车定位方案概述

四相科技以UWB高精度定位技术为核心,融合GNSS卫星定位技术、RTK卫星差分定位技术、蓝牙信标定位技术,打造RTK+GNSS+UWB室内外高低精度一体化融合定位系统。

根据露天矿山企业不同场景需求选择部署适宜的定位技术,为矿企提供高性价比解决方案。

通过实时位置、历史轨迹、电子围栏、监控报警、双向通信等功能,实现对人员、车辆、设备、物资运转的全方位安全管控和车辆智能化调度管理,既能准确监测人员车辆实时位置信息,提升工作效率,还能提高突发事件应急效率,助力露天矿山实现风险预警、安全管理等环节的智能化升级。

方案咨询 >

SYSTEM ARCHITECTURE

方案架构

APPLICATIONFUNCTION

应用功能

人员/车辆实时定位

实时确认人员和车辆位置

方便人车实施安全监控和调度管理

电子围栏安全管理

危险作业区域划分电子围栏

保障现场作业区域安全

车辆安全防撞

基于安全测距系统实现多种防撞功能

有效预防车间交叉作业安全事故

视频监控联动

支持对特殊物资及人员跟踪监控

方便对外包车辆和人员管控

Valueadvantage

价值优势

提高矿山安全性

实时监测人车位置分布和作业状态

便于异常发生时及时采取应对措施

降低事故发生率

自定义危险禁入区域预警告警

提前防范意外事件发生

缩短救援响应时间

危险发生时快速锁定被困人员位置

有效体高应急救援效率

提高管理决策水平

实时位置数据可用于矿山生产管理数据分析

提高科学管理水平和决策效率

HardwareMatching

硬件配套

RTK融合定位工牌

产品参数

支持UWB+BLE AOA/Beacon+双频GNSS/双频RTK定位
防爆等级:Ex ib IIC T4 Gb / Ex ib IIIC T135℃ Db
防护等级:IP68
内置RFID:满足ISO14443A标准,支持双面读写
具备2.7寸单色电子墨水屏,支持自定义文字消息下发
SOS一键报警;下发固定语音消息;震动功能;静止感知,计步功能

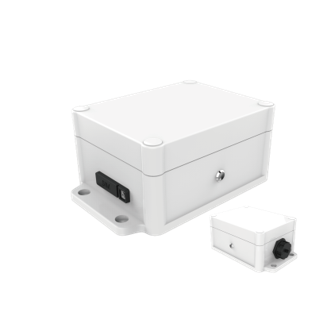

车载定位标识卡
外部供电版

产品参数

支持UWB+BLE AOA/Beacon+双频GNSS/双频RTK定位
供电接口:四芯航插(1正,2负)
485通信接口:与供电共用四芯航插(3为B-,4为A+)
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
内置RFID:满足ISO14443A标准,支持双面读写
报警提醒:LED指示灯

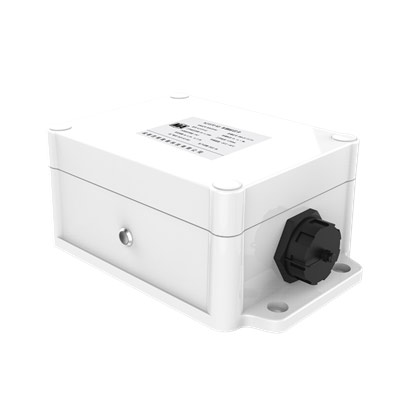

车载定位标识卡
电池供电版

产品参数

支持UWB+BLE AOA/Beacon+双频GNSS/双频RTK定位
充/供电接口:USB(A型)
供电电压/电流:5V/450mA
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
内置RFID:满足ISO14443A标准,支持双面读写
报警提醒:LED指示灯

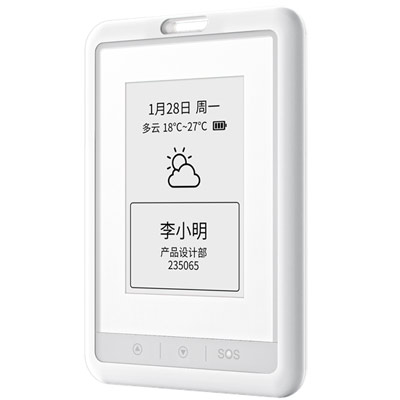

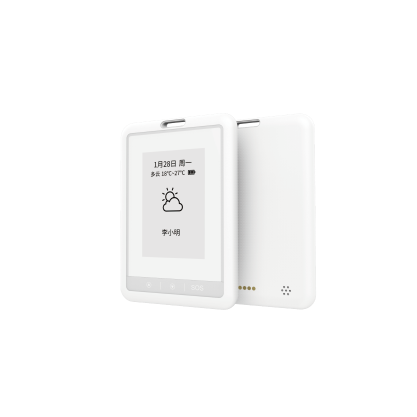

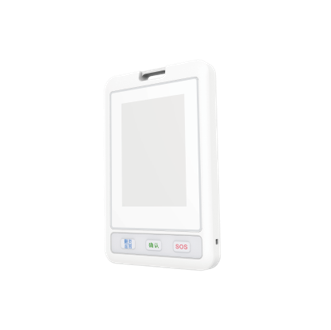

墨水屏定位工牌标识卡

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
防护等级:IP68
交互方式:物理按键
报警提醒:声音+震动
SOS报警;内置气压计辅助测高;内置三轴加速度传感器;内置RFID,支持一卡通功能

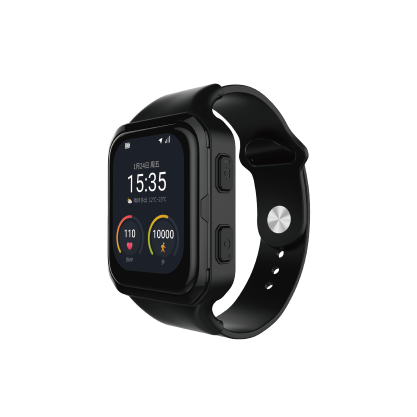

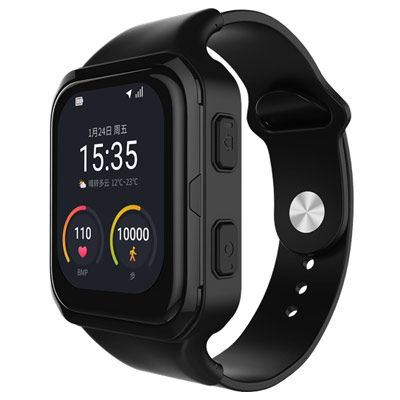

智能健康定位手表

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆:Ex ib IIIC T135 Db(100%自研+合规认证)
防护等级:IP67
屏幕显示: LCD彩色高清屏幕
报警提醒:声音+震动
心率监测、血氧监测、体温监测
内置气压计辅助测高;内置三轴加速度传感器;内置RFID,支持一卡通功能

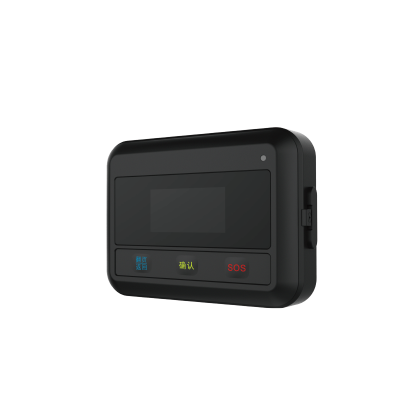

带屏显示标识卡

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆标识:Ex ia I Ma
产品尺寸:80x61x25mm
单站TOF续航:≥30天/1hz
充电接口:Pogo Pin-4
防护等级:IP67
LED屏显示屏、一键报警、按键交互、姿态检测
佩戴方式:卡在腰间

RTK基准站

产品参数

定位方式:双频GNSS/双频RTK
防爆等级:Ex ib IIC T4 Gb / Ex ib IIIC T135℃ Db
防护等级:IP68
供电方式:DC 9~24V DC / 标准 POE 供电
外置接口:以太网口X1 / 光口X1
天线安装:外置天线
天线类型:GNSS信号天线
安装方式:抱箍安装、壁挂安装

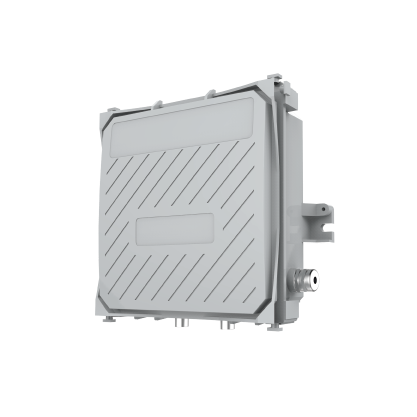

高精度UWB信标基站

产品参数

气体防爆:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆:Ex ib IIIC T130 Db(100%自研+合规认证)
外壳防护等级:IP68
电池供电:不小于5年
部署方式:无需布线
安装方式:墙面安装、抱杆安装
支持户外恶劣环境部署;支持APP快速部署和运维

蓝牙Beacon信标基站

产品概述

支持自动发卡、自动还卡、集中充电、OTA、身份证识别、RFID读卡器

产品参数

防爆等级:Ex ia IIC T4 Ga(100%自研+合规认证)
粉尘防爆:Ex iaD 20 IP68 T130℃(100%自研+合规认证)
工作环境温度:-40℃~85℃
外壳防护等级:IP68
电池供电:不小于7年
蓝牙协议:BLE 4.0及以上
支持APP快速部署和运维

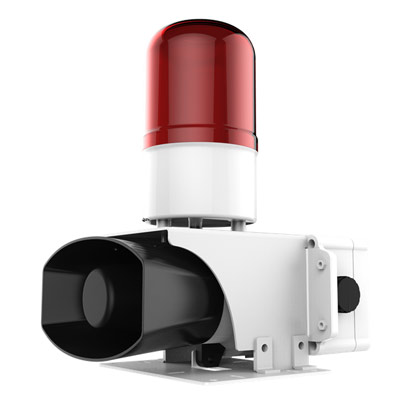

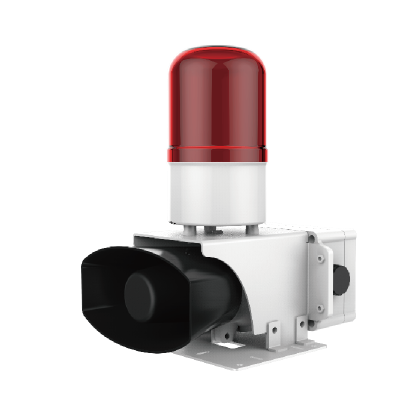

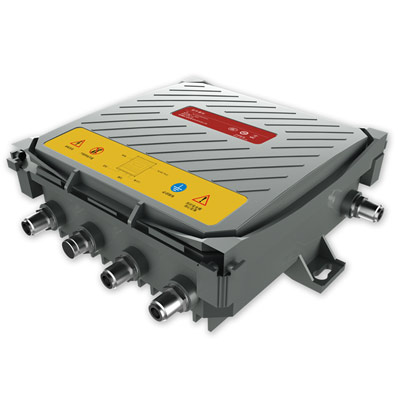

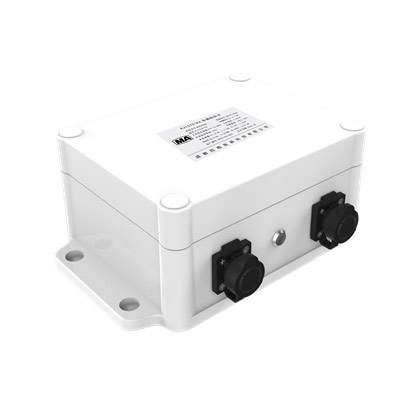

车载测距基站

产品参数

供电接口:7芯航插(9~36v 车载供电)
额定功率:25W
485通信接口:波特率9600/115200/460800
声光报警器:有
测距距离:0~100m可调

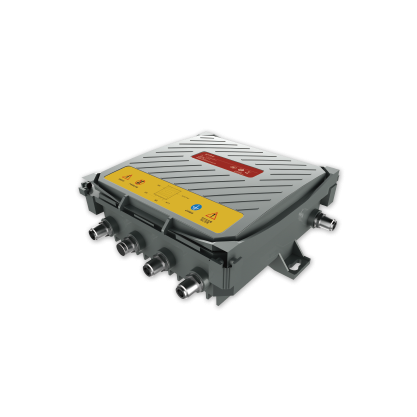

三防增强型通信基站

产品参数

气体防爆: Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T130 Db(100%自研+合规认证)
数据传输:光纤/4G
供电接口:DC供电
供电电压: 12Vdc,本质安全型
传输接口: 单模光纤,支持接口级联
防护等级: IP68

Charging card issuer

充电发卡机

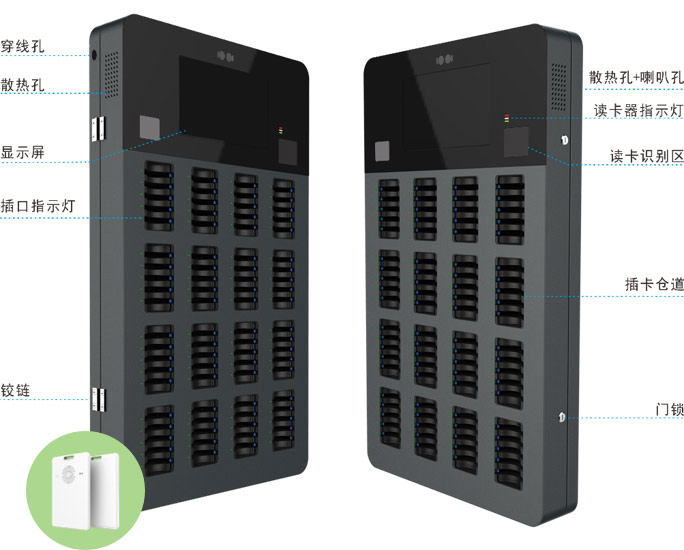

智能收发卡一体机(自动版)

实施时间:

详细说明

收发卡方式:自动

自助换卡:支持

集中充电:支持

仓位容量:80(数量可选)

网络接口:RJ45

OTA:支持

屏幕尺寸:19英寸 触摸屏

身份证识别:支持

RFID读卡器:支持

适配标签:A31

产品尺寸:1000*620*140mm

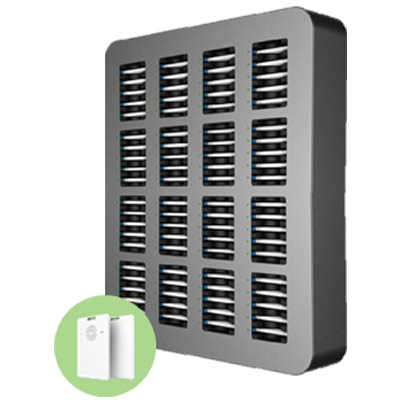

集中充电箱(手动版)

实施时间:

详细说明

收发卡方式:手动

集中充电:支持

仓位容量:80(数量可选)

网络接口:RJ45

供电方式:220V AC

工作温度:-30~60℃

适配标签:A31

产品尺寸:700*620*140mm
