Industry pain points

行业痛点

人员管理难

生产场地大,人员结构复杂且分布分散

作业人员和外来承包商行为管控难

巡检作业监管难

巡检工作易出现漏检、不检、错检风险

给正常生产遗留安全隐患

系统孤立效率低

各类监控、监管系统相互独立

工厂整体管理效率低下

重点区域管理粗放

仅入口设权限管理,

缺少全方位监管无法对内部细分权限区域

APPLICATIONOVERVIEW

应用概述

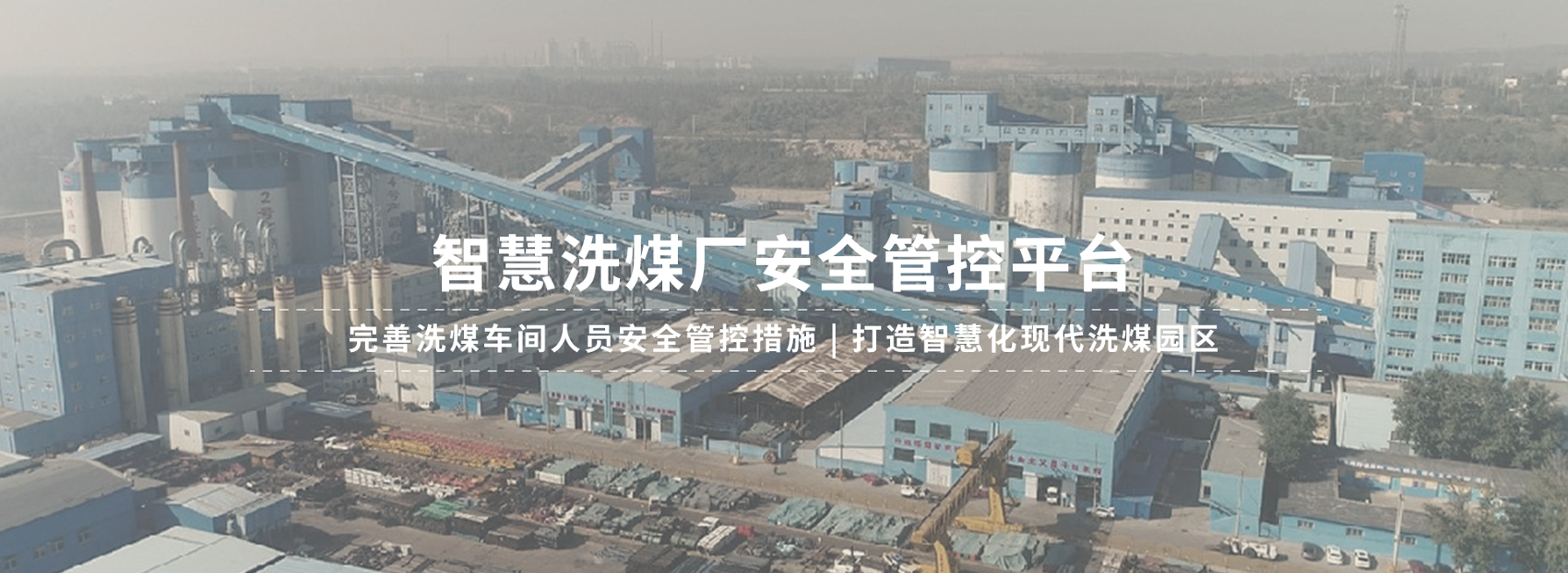

智慧洗选煤厂方案概述

四相科技从人员安全与设备安全角度出发进行设计打造智慧洗煤厂安全管控平台,以网络系统和三维系统为基础实现人员定位、车辆定位、隐患排查、巡检管理、外委人员管理、人员入场信息管理、门禁系统权限管理等安全方面的全面整合,实现跨系统之间的数据通信和联动响应,以达到管理便捷、数据直观、系统安全等目的。

助力选煤厂打造自动化洗煤流水线作业模式和智慧化的现代洗煤园区,提高洗煤工作效率,完善洗煤车间人员安全管控措施,进而防止人员工作区域生命安全受到伤害。


方案咨询 >

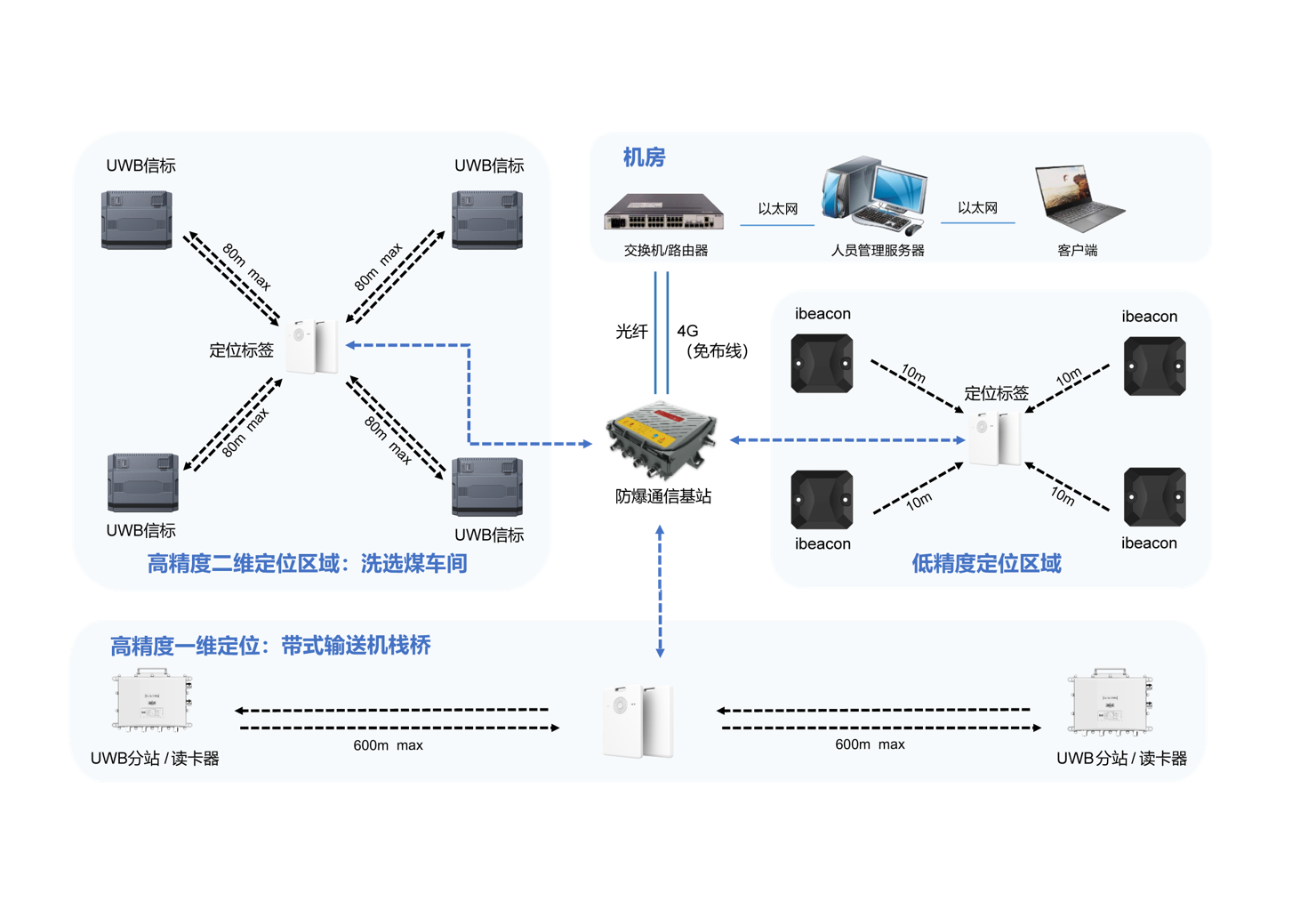

SYSTEM ARCHITECTURE

方案架构

APPLICATIONFUNCTION

应用功能

三维可视化管控

风险、隐患、违规、设备参数可视化

提供直观、透明、精细的数据展现

人员实时定位

人员位置分布一目了然

实时统计各区域人员数量

巡检、两票作业联动

规范巡检作业、两票作业行为

保障作业安全

电子围栏安全管理

危险区域划分电子围栏重点管理

无权限违规靠近/进入触发预警提示

Valueadvantage

价值优势

人员位置、在岗信息联动

实时确认人员位置、校核在岗信息

确保不出现离岗、串岗行为

风险区域保障联动

通过对车间内人员实时统计,实现超员报警,

并将数据实时传输到综合显示平台

事件追溯管理

人员轨迹、重点视频实时记录存储

事后方便查找与调用

重大危险源监测联动

对接重大危险源监控数据

结合人员定位及时对区域布防

HardwareMatching

硬件配套

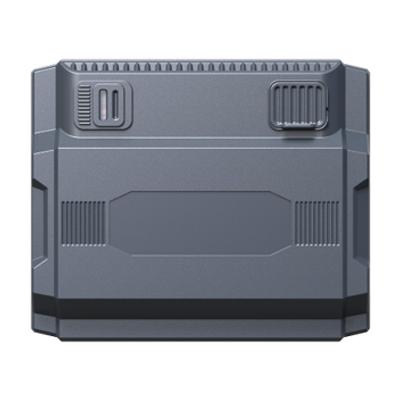

高精度UWB信标基站

产品参数

气体防爆:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆:Ex ib IIIC T130 Db(100%自研+合规认证)
外壳防护等级:IP68
电池供电:不小于5年
部署方式:无需布线
安装方式:墙面安装、抱杆安装
支持户外恶劣环境部署;支持APP快速部署和运维

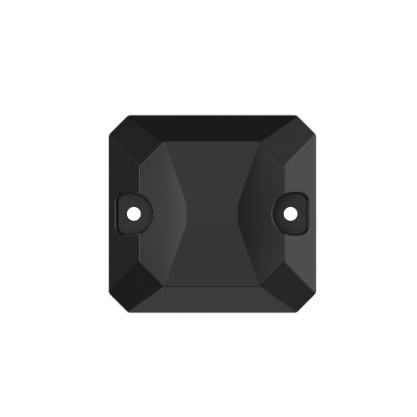

防爆型蓝牙Beacon信标基站

产品参数

防爆等级:Ex ia IIC T4 Ga(100%自研+合规认证)
粉尘防爆:Ex iaD 20 IP68 T130℃(100%自研+合规认证)
工作环境温度:-40℃~85℃
外壳防护等级:IP68
电池供电:不小于7年
蓝牙协议:BLE 4.0及以上
支持APP快速部署和运维

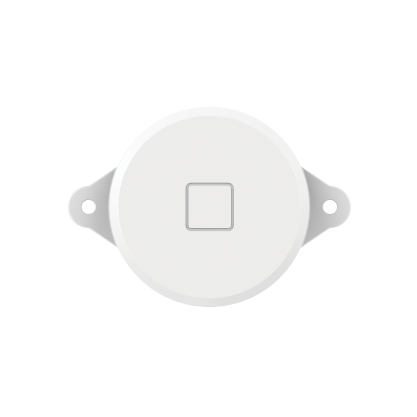

非防爆蓝牙Beacon信标基站

产品参数

工作环境温度:-20℃~60℃
外壳防护等级:IP65(非防爆)
电池供电:≥5年
可换电池:支持(5号电池X2)
蓝牙协议:BLE 5.0及以上
部署方式:室内墙面、顶面安装
支持APP快速部署和运维

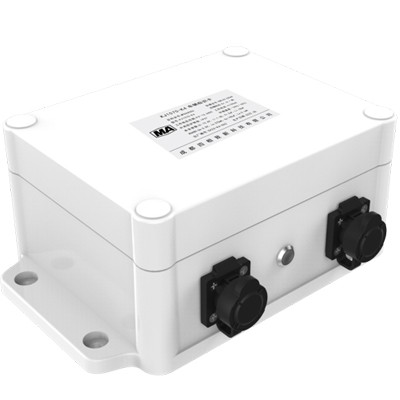

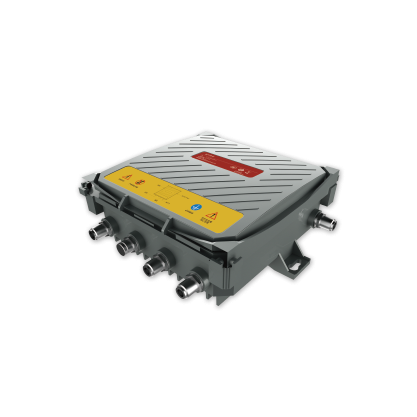

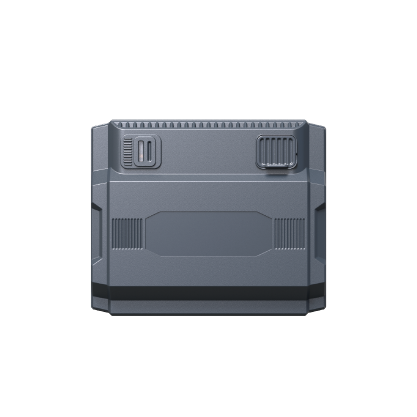

三防增强型通信基站 (光纤版)

产品参数

气体防爆: Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T130 Db(100%自研+合规认证)
供电电压: 12Vdc,本质安全型
传输接口: 单模光纤,支持接口级联
覆盖半径: ≥1km
防护等级: IP68

三防增强型通信基站(4G版)

产品参数

气体防爆: Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T130 Db(100%自研+合规认证)
供电电压: 12Vdc,本质安全型
有线通信: 电、光口二选一,支持级联
无线通信:4G全网通
覆盖半径: ≥1km
防护等级: IP68

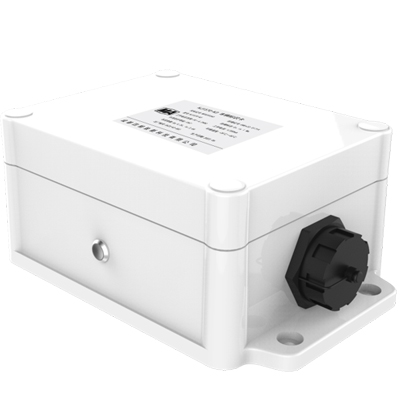

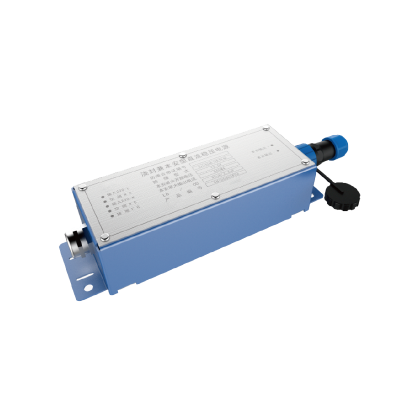

浇封兼本安型直流稳压电源

产品参数

防爆等级:Ex ib mb IIB T4 Gb(100%自研+合规认证)
工作环境温度:-20℃~+55℃
外壳防护等级:IP68

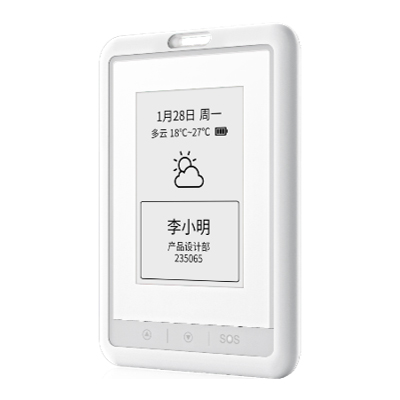

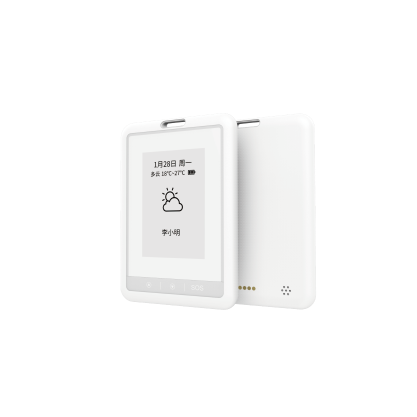

墨水屏定位工牌标识卡

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
防护等级:IP68
交互方式:物理按键
报警提醒:声音+震动
SOS报警;内置气压计辅助测高;内置三轴加速度传感器;内置RFID,支持一卡通功能

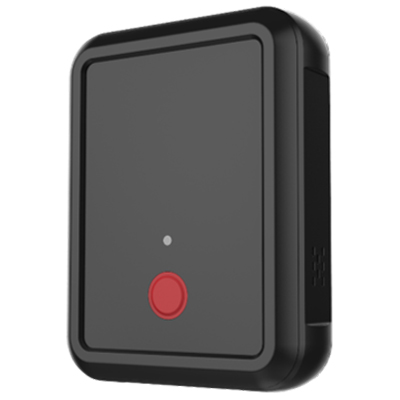

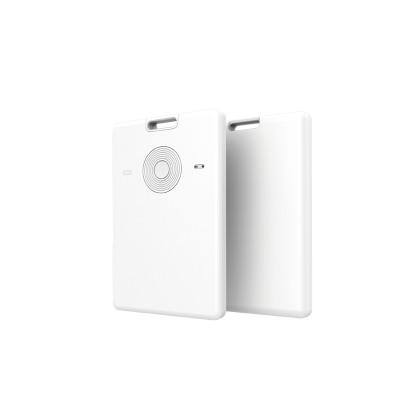

定位工牌标识卡

产品参数

定位方式:UWB+蓝牙 融合定位
防爆等级:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆: Ex ibD A21 T135℃ Db(100%自研+合规认证)
传输接口:Sub1G
防护等级:IP68
SOS报警;内置气压计测高;内置NFC,支持一卡通功能
佩戴方式:挂绳或胸夹佩戴

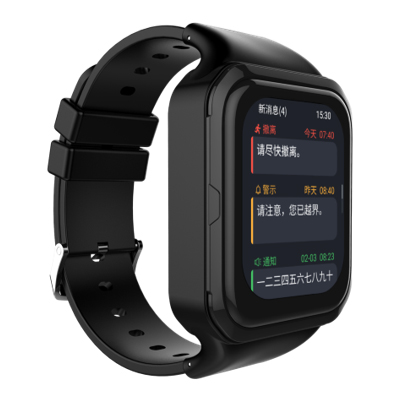

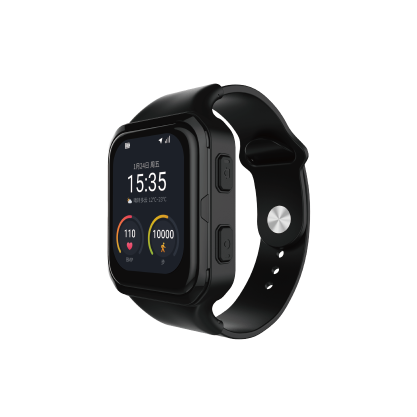

智能健康定位手表

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆:Ex ib IIIC T135 Db(100%自研+合规认证)
防护等级:IP67
屏幕显示: LCD彩色高清屏幕
报警提醒:声音+震动
心率监测、血氧监测、体温监测
内置气压计辅助测高;内置三轴加速度传感器;内置RFID,支持一卡通功能

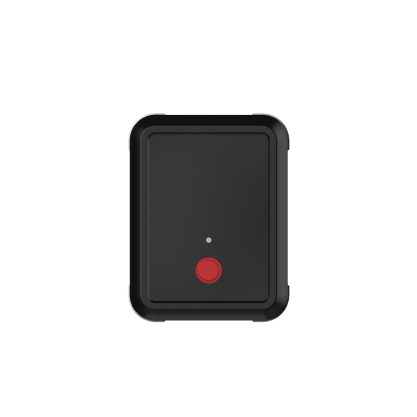

物资型标识卡

产品参数

定位方式:UWB+蓝牙 融合定位
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
防护等级:IP68
报警提醒:蜂鸣+震动
安装方式:卡扣佩戴、磁吸固定
交互方式:物理按键+LED指示灯
SOS报警;内置三轴加速度传感器;内置RFID,支持一卡通功能

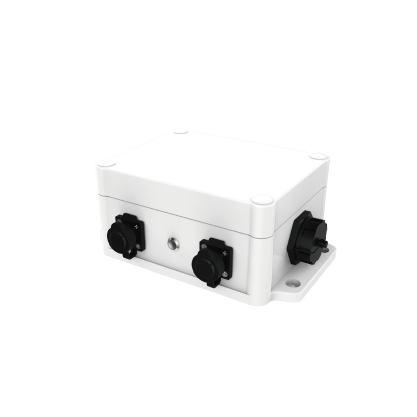

外部供电车载定位标识卡

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
供电接口:四芯航插(1正,2负)
485通信接口:与供电共用四芯航插(3为B-,4为A+)
报警提醒:LED指示灯
低电量提醒:有
安装方式:螺栓固定、磁吸固定

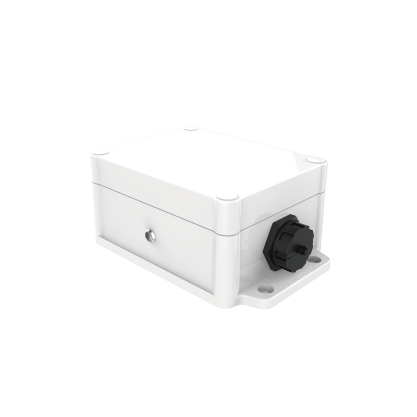

电池供电车载定位标识卡

产品参数

定位方式:UWB+蓝牙+卫星定位
防爆等级:Ex ib IIC T6 Gb(100%自研+合规认证)
粉尘防爆: Ex ib IIIC T80 Db(100%自研+合规认证)
充/供电接口:USB(A型)
供电电压/电流:5V/450mA
报警提醒:LED指示灯
低电量提醒:有
安装方式:螺栓固定、磁吸固定
供电接口:USB-A型

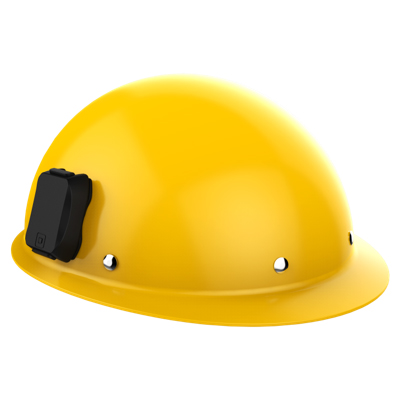

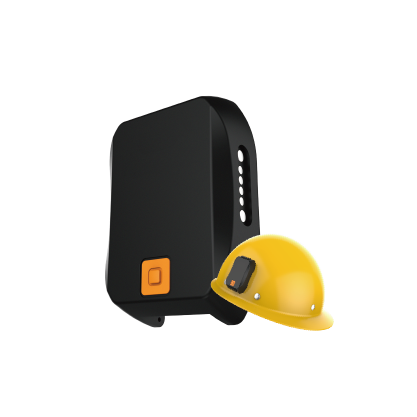

安全帽定位标识卡

产品参数

定位方式:UWB+蓝牙 融合定位
防爆等级:Ex ib IIC T4 Gb(100%自研+合规认证)
粉尘防爆: Ex ibD A21 T135℃ Db(100%自研+合规认证)
工作环境温度:-20℃~60℃
外壳防护等级:IP67
SOS报警:有
